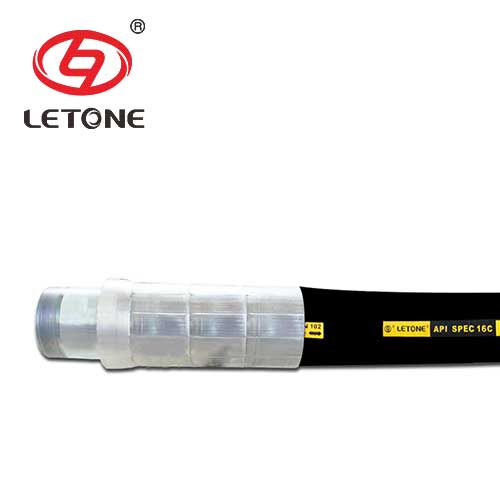

API 7K 5000PSI铠装旋转钻探软管

  • 应用领域

    海上石油输送、钻井、油田开发用于输送泥浆到钻头、驳船与油井之间的连接。

  • 使用温度

    - 28℃〜+ 180℃

  • 工作压力

销售热线18238095097
产品描述

API 7K旋转钻探软管用途:
钻孔旋转软管适用于钻井立管顶部与可垂直移动的旋转接头之间的灵活连接。它抗硫化氢腐蚀,可输送水,油,泥浆高压介质。
用途:海上石油输送、钻井、油田开发用于输送泥浆到钻头、驳船与油井之间的连接。
结构:
内层橡胶层:NBR合成橡胶HNBR PFA。
增强层:一层或多层线/纤维编织或缠绕。
外层:黑色SBR / NR混合导电橡胶,耐磨性和抗氧化性。
API - 7K认证软管
温度:
温度范围: - 29℃〜+ 180℃
可输送水基泥浆。
旋转钻井软管组件通常将高压钻井液从泥浆立管的顶部输送到旋转旋转器。 旋转软管,尤其是纤细软管通常用于中小型钻机,如水井作业,水井,水井钻机和其他应用。 灵活的旋转/钻探软管可以携带泥浆或空气。
随着钻井作业方式的演变,深度越来越大,随着压力和温度的升高, 石油胶管可以提供一系列钻井和固井软管解决方案来满足这些具有挑战性的条件。 我们的主要产品包括旋转钻井/振动器软管D级和E级,压井和固井,水泥和酸性软管。 石油胶管系列支持在钻探和勘探活动期间以非常高的压力泵送泥浆。 可用的软管组件包括:
旋转钻井软管达到API 7K psi。 尺寸:2“至4”,工作压力从5,000(D级) - 7,500 psi(E级)。 可提供DNV和ABS型式认证。 固井软管也可提供2“和3”10,000 psi的压力。对于15,000 psi的应用,请参阅Black Eagle。
终端 - 软管尾部带螺纹的锤头接头,对焊接头法兰,轮毂,旋转接头。 可用安全夹具和软管升降器。
根据要求也可提供API 16C的扼流和杀死软管组件。
详细参数:
 A级

内径
in.mm
I.D
外径
mm
O.D
工作压力
Mpa(psi)
W.P
试验压力
Mpa(psi)
T.P
参考重量
Kg/m
Weight
最小弯曲半径
mm
Min Bending Radius
连接螺纹
in
Coupling Thread
11/2  38 51 11(1500) 22(3000) 2.19 560 2LP
2   51 65 11(1500) 22(3000) 3.03 900 21/2 LP
21/2 64 78 11(1500) 22(3000) 3.95 1200 3LP
   B级
内径
in.mm
I.D
外径
mm
O.D
工作压力
Mpa(psi)
W.P
试验压力
Mpa(psi)
T.P
参考重量
Kg/m
Weight
最小弯曲半径
mm
Min Bending Radius
连接螺纹
in
Coupling Thread
11/2  38 52 14(2000) 28(4000) 2.39 560 2LP
2   51 66 14(2000) 28(4000) 3.25 900 21/2 LP
21/2 64 79 14(2000) 28(4000) 4.37 1200 3LP
3   76 98 14(2000) 28(4000) 7.76 1200 4LP
31/2 89 113 14(2000) 28(4000) 9.95 1300 4LP
4   102 127 14(2000) 28(4000) 12.43 1400 5LP
5   127 153 14(2000) 28(4000) 15.25 1500 6LP
6   152 178 14(2000) 28(4000) 18.71 1600 6LP
   C级
内径
in.mm
I.D
外径
mm
O.D
工作压力
Mpa(psi)
W.P
试验压力
Mpa(psi)
T.P
参考重量
Kg/m
Weight
最小弯曲半径
mm
Min Bending Radius
连接螺纹
in
Coupling Thread
11/2  38 55 28(4000) 56(8000) 3.65 560 2LP
2   51 69 28(4000) 56(8000) 5.15 900 21/2 LP
21/2 64 88 28(4000) 56(8000) 7.86 1200 3LP
3   76 105 28(4000) 56(8000) 13.12 1200 4LP
31/2 89 121 28(4000) 56(8000) 16.79 1300 4LP
4   102 137 28(4000) 56(8000) 21.7 1400 5LP
5   127 164 28(4000) 56(8000) 28.46 1500 6LP
6   152 197 28(4000) 56(8000) 44.64 1600 6LP
   D级
内径
in.mm
I.D
外径
mm
O.D
工作压力
Mpa(psi)
W.P
试验压力
Mpa(psi)
T.P
参考重量
Kg/m
Weight
最小弯曲半径
mm
Min Bending Radius
连接螺纹
in
Coupling Thread
2   51 73 35(5000) 70(10000) 6.46 900 21/2 LP
21/2 64 91 35(5000) 70(10000) 10.75 1200 3LP
3   76 107 35(5000) 70(10000) 14.35 1200 4LP
31/2 89 123 35(5000) 70(10000) 18.77 1300 4LP
4   102 139 35(5000) 70(10000) 23.16 1400 5LP
5   127 171 35(5000) 70(10000) 38 1500 6LP
6   152 200 35(5000) 70(10000) 48.43 1600 6LP
   E级
内径
in.mm
I.D
外径
mm
O.D
工作压力
Mpa(psi)
W.P
试验压力
Mpa(psi)
T.P
参考重量
Kg/m
Weight
最小弯曲半径
mm
Min Bending Radius
连接螺纹
in
Coupling Thread
2   51 80 52(7500) 104(15000) 10.37 1000 21/2 LP
21/2 64 101 52(7500) 104(15000) 17.88 1200 3LP
3   76 120 52(7500) 104(15000) 24.45 1200 4LP
31/2 89 135 52(7500) 104(15000) 29.33 1300 4LP
4   102 148 52(7500) 104(15000) 34.24 1400 5LP
5   127 189 52(7500) 104(15000) 55.39 1500 6LP
   F级
内径
in.mm
I.D
外径
mm
O.D
工作压力
Mpa(psi)
W.P
试验压力
Mpa(psi)
T.P
参考重量
Kg/m
Weight
最小弯曲半径
mm
Min Bending Radius
连接螺纹
in
Coupling Thread
2   51 82 70(10000) 105(15000) 11.81 1000 21/2 LP
21/2 64 104 70(10000) 105(15000) 20.46 1300 3LP
3   76 129 70(10000) 105(15000) 32.74 1300 4LP
31/2 89 144 70(10000) 105(15000) 39.43 1400 4LP
4   102 158 70(10000) 105(15000) 45.73 1500 5LP
   G级
内径
in.mm
I.D
外径
mm
O.D
工作压力
Mpa(psi)
W.P
试验压力
Mpa(psi)
T.P
参考重量
Kg/m
Weight
最小弯曲半径
mm
Min Bending Radius
连接螺纹
in
Coupling Thread
2   51 92 105(15000) 157(22500) 17.37 1000 21/2 LP
