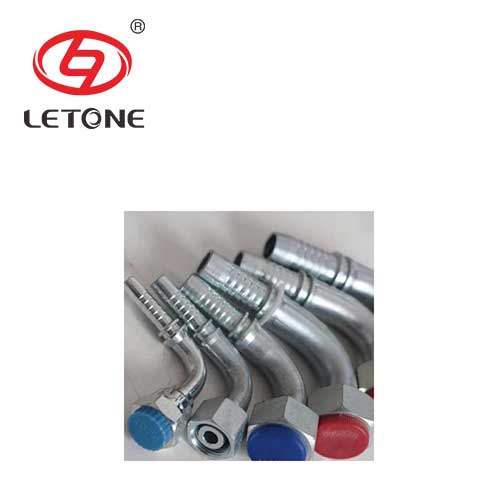

扣压式软管接头

  • 应用领域

    适用于冶金工业,矿山机械,电气设备,化工煤炭,工程机械,造船,港口机械

  • 使用温度

  • 工作压力

销售热线15515926487
产品描述

扣压式软管接头属于软管接头的一类,需要扣压密封的接头
一般构成有接头体和套筒
接头体有芯子和扣压螺母  严格来说,扣压接头还是属于软性密封
适用范围
软管接头适用于冶金工业,矿山机械,电气设备,化工煤炭,工程机械,造船,港口机械
软管接头安装事宜:
(1)软管在运动或静止时,不能过度弯曲,不能弯曲在根部,至少是弯曲开始时其直径的1.5倍;
(2)移动到极限位置的软管可能不能拉得太紧,应该比较放松;
(3)避免软管扭曲变形;
(4)尽量远离散热器软管组件,必要的时尚保温板;
(5)软管应避免外部损伤,如在长期摩擦表面使用相同的部件;
(6)如果软管因重量过度变形而引起,应有支撑件。


A型及B型扣压式胶管接头

A 型接头与焊接式管接头连接使用。
标记示例:胶管内径16mm,Ⅲ层钢丝,胶管长度1000mm 的A 型扣压式胶管接头:胶管接头16 Ⅲ -1000 JB/ZQ4427-86
A型及B型(B 型内径最大为38) A型 B型
胶管
内径
d
公称
通径
DN
工作压力MPa 增强层外径 lo l D1 D 扳手
尺寸
S1
Do 扳手
尺寸
S
I II III
I II III min max min max min max I II III
5 4 21 37 45 8.9 10.1 10.6 11.7 12.4 13.5 18 12.5 15 - - M12×1.25 16 4 5.5
6.3 6 20 35 40 10.6 11.7 12.1 13.3 13.9 15.1 27 22 17 18.7 20.5 M14×1.5① 18 6 8
8 8 17.5 30 33 21.1 13.3 13.7 14.9 15.5 16.7 27 22 19 20.7 22.5 M16×1.5 21 8 10
10 10 16 28 31 14.5 15.7 16.1 17.3 17.9 19.1 27 22 21 22.7 24.5 M18×1.5① 21 10/12 11
12.5 10 14 25 27 17.5 19.1 19.1 20.7 20.9 22.5 31 25 25.2 28 29.5 M22×1.5 27 14 16
16 15 10.5 20 22 20.6 22.2 22.2 23.8 24 25.6 31 25 28.2 31 32.5 M27×1.5 30 16 18
19 20 9 16 18 24.6 26.2 26.2 27.8 28 29.6 35 28.5 31.2 34 35.5 M30×1.5 36 18 18
22 20 8 14 16 27.8 29.4 29.4 31.0 31.4 32.8 35 28.5 34.2 37 38.5 M36×2 41 22 24
25 25 7 13 15 31.2 33.0 33.0 34.8 34.8 36.6 39 31.5 38.2 40 41.5 M39×2 46 28 30
31.5 32 4.4 11 12 37.7 39.7 39.5 41.5 41.3 43.3 42 34.5 46.5 48 49.5 M45×2① 55 34 36
38 40 3.5 9 - 44.1 46.1 45.9 47.9 - - 46 37.5 52.5 54 55.5 M52×2 60 42 46
51 50 2.6 8 - 57.0 59.0 58.8 62.8 - - 62 50 - 67 68.5 M64×2① 75 - -
型 式 胶管内径 5 6.3 8 10 12.5 16 19 22 25 31.5 38 51
胶管长度 公差 胶管接头全长 L≈
A








(JB/ZQ4427-86)
280 +20
-10
322 327 330 333 341 346 352 356 - - - -
320 363 367 370 373 381 386 392 396 400 - - -
360 402 407 410 413 421 426 432 436 440 448 - -
400 442 447 450 456 461 466 472 476 480 488 492 -
450 492 497 500 503 511 516 522 526 530 538 542 -
500 542 547 550 553 561 566 572 576 580 588 592 616
560 +25
-10
602 607 610 613 621 626 632 636 640 648 652 676
630 672 677 680 683 691 696 702 706 710 718 722 746
710 752 757 760 763 771 776 782 786 790 798 802 826
800 +30
-20
942 847 850 853 861 866 872 876 880 888 892 916
900 942 947 950 953 961 966 972 976 980 988 992 1016
1000 1042 1047 1050 1053 1061 1066 1072 1076 1080 1088 1092 1116
1120 1162 1167 1170 1176 1181 1186 1192 1196 1200 1208 1212 1236
1250 1292 1297 1300 1303 1311 1316 1322 1326 1330 1338 1342 1366
1400 1442 1447 1450 1453 1461 1466 1472 1476 1480 1488 1492 1516
1600 +40
-25
1642 1647 1650 1653 1661 1666 1672 1676 1680 1688 1692 1716
1800 1842 1847 1850 1853 1861 1866 1872 1876 1880 1888 1892 1916
2000 2042 2047 2050 2053 2061 2066 2072 2076 2088 2088 2092 2116
2240 2282 2287 2290 2293 2301 2306 2312 2316 2328 2328 2332 2356
2500 2542 2547 2550 2553 2566 2566 2572 2576 2588 2588 2592 2616
2800 2842 2847 2850 2853 2866 2866 2872 2876 2888 2888 2892 2916
3000 3042 3017 3050 3053 3066 3066 3072 3080 3088 3088 3092 3116
型 式 胶管内径 5 6.3 8 10 12.5 16 19 22 25 31.5 38
胶管长度 公差 胶管接头全长 L≈
B








(JB/ZQ4427-86)
280 +20
-10
338 346 350 356 362 362 373 382 - - - 如需
本表
外的
胶管
长度
由双
方议
定,在
订单
中注
320 378 386 390 396 402 402 412 422 428 - -
360 418 426 430 436 442 442 452 462 468 480 -
400 458 466 470 476 482 482 492 520 508 520 526
450 508 516 520 526 532 532 542 552 558 570 576
500 558 566 570 576 582 582 592 602 608 620 626
560 +25
-10
618 626 630 686 642 642 652 662 668 680 686
630 688 696 700 706 712 712 722 732 738 750 756
710 768 776 780 786 792 792 802 812 818 80 836
800 +30
-20
858 866 870 876 882 882 892 902 908 920 926
900 958 966 970 976 982 982 992 1002 1008 1020 1026
1000 1058 1066 1070 1076 1082 1082 1092 1102 1108 1120 1126
1120 1178 1186 1190 1196 1202 1202 1212 1222 1228 1240 1246
1250 1308 1316 1320 1326 1332 1332 1342 1352 1358 1370 1376
1400 1458 1466 1470 1476 1482 1482 1492 1502 1508 1520 1526
1600 +40
-25
1658 1666 16470 1676 1682 1682 1692 1702 1708 1720 1726
1800 1858 1866 1870 1876 1882 1882 1892 1902 1908 1920 1926
2000 2058 2066 2070 2076 2082 2082 2092 2102 2108 2120 2126
2240 2298 2306 2310 2316 2322 2322 2332 2342 2348 2360 2366
2500 2558 2566 2570 2576 2582 2582 2592 2602 2608 2620 2626
2800 2858 2866 2870 2876 2882 2882 2892 2902 2908 2920 2926
3000 3058 3066 3070 3076 3082 3082 3092 3102 3108 3120 3126
1、表中①为焊接式管接头标准中缺少的螺纹,由使用者自行配制或协商订货。
2、D1-接头外套扣压后直径;Ⅰ、Ⅱ、Ⅲ - 胶管的钢丝层数
C型扣压式胶管接头(JB/T1887-1977)
  标记示例:
胶管内径d为16mm,Ⅲ层钢丝,胶管长度ι为1000mm的C型扣压式胶管接头:
胶管接头16Ⅲ-1000 JB/T1887-1977。
胶管
内径
d
公称
通径
DN
工作压力
MPa
D2   d1 D lo l1 l2 l3 S1 D1
I II III I II III 公差 I II III
4 4 20 - - 10 - - ±0.6 M12×1.25 15 - - 18 12.5 21 8 14 16.2
6 6 20 25 40 12 13.5 15 M14×1.5 17 18.7 20.5 27 22 23.5 8 17 19.6
8 8 16 25 32 14 15.5 17 M16×1.5 19 20.7 22.5 27 22 23.5 8 19 21.9
10 10 16 25 25 16 17.5 19 M18×1.5 12 22.7 24.5 27 22 26.5 8 22 25.4
13 10 12.5 20 25 20 21.5 23 ±0.8 M22×1.5 25.2 28 29.5 31 25 30.5 10 27 31.2
16 15 10 16 20 23 24.5 26 M27×1.5 28.2 31 32.5 31 25 33 10 32 36.9
19 20 10 16 20 26 27.5 29 (M30×1.5) 31.2 34 35.5 35 28.5 36 11 36 41.6
22 20 10 12.5 16 29 30.5 32 M36×2 34.2 37 38.5 35 28.5 38 13 41 47.3
25 25 8 10 12.5 32 33.5 35 M39×2 38.2 40 41.5 39 31.5 40 13 46 53.1
32 32 6.3 10 10 39.5 41 42.5 M45×2 46.5 48 49.5 42 34.5 44 15 55 63.5
